Technische Daten:



>> Baujahr 1986

>> Serien-Nr. 759





Spannbereich :



>> Aufspannfläche des Werkzeugschlittens 500 x 180mm

>> Max. Werkzeugdurchmesser zwischen den Spitzen 130mm

>> Max. Werkzeugdurchmesser bei fliegender Aufspannung im Universal- Teilkopf 620mm

>> Max. Werkzeuglängen zwischen Spitzen 270mm

>> T-Nuten Maschinenständer 12mm

>> T-Nuten Schleifkopf, Werkzeugschlitten und Zubehör 8mm



Bewegungsbereich:



>> Arbeitswege

Schleifhub 190mm

Schleifhub beim Drallschleifen 190mm

Querverstellung Werkzeugschlitten 100mm

Senkrechtverstellung Schleifkopf 325mm

Längsverstellung Schleifspindel 5mm

>> Grobverstellwege

Werkzeugträger 220mm

Schleifkopfträger 800mm

Universal-Teilkopf auf Werkzeugschlitten 330mm

>> Schwenkwinkel

Schleifkopfträger 360 Grad

Schleifkopf 360 Grad

Werkzeugträger 360 Grad



Schleifspindel:



Drehstrom-Antriebmotor 1,1KW bei 2800 U/min

Spindel-Drehzahlen, Stufenlos 2000 bis 12000 U/min

Max. Schleifscheibendurchmesser 125mm

Max. Trennscheibendurchmesser 200mm



Maße:



Gewicht 520 Kg

Abmessungen ( Tiefe x Breite x Höhe ) 800 x 1100 x 1760mm

Platzbedarf ( einschließlich Bedienung ) 2,5 x 2,3 m



Zubehör und Ausstattung:

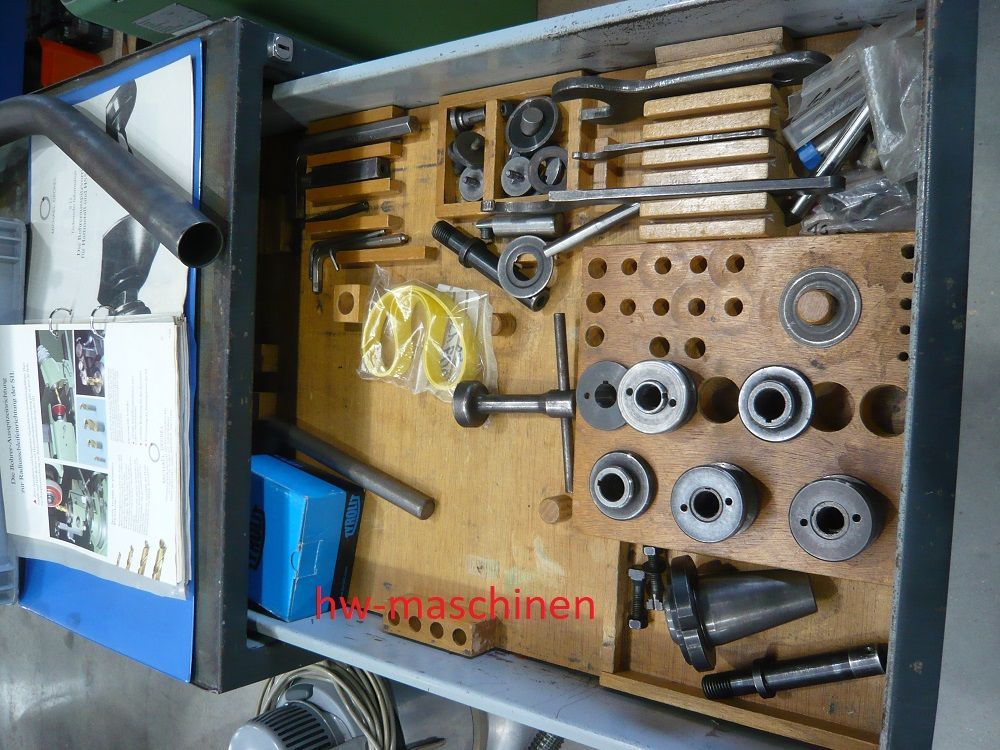

1 Stk Werkzeugschrank mit folgendem Inhalt:

>> Universal – Teilkopf SK40

>> Drall und Hinterschleifeinrichtung

>> Radiusschleifeinrichtung SK40

>> Reitstock

>> Schwenkbarer Stützfinger

>> Maschinenschraubstock

>> Sk 40 Werkzeugaufnahmen

>> Messhalter

>> Zwischenlager

>> Einstellehre

>> Stützfinger für Radiusfräser

>> Zahnstützen

>> Teilkofpspitze

>> Schutzhauben

>> 1 Satz Spannzangen Neuwertig von 1 bis 17,5 mm 0,5mm steigend

>> Schleifkörperaufnahmen

>> div. Schleifscheiben

>> Teilscheiben

>> Absaugeinrichtung mit Staubsauger

>> div. Aufnahmen und vieles mehr (wie auf den Bildern zu sehen)



Zur Maschine :

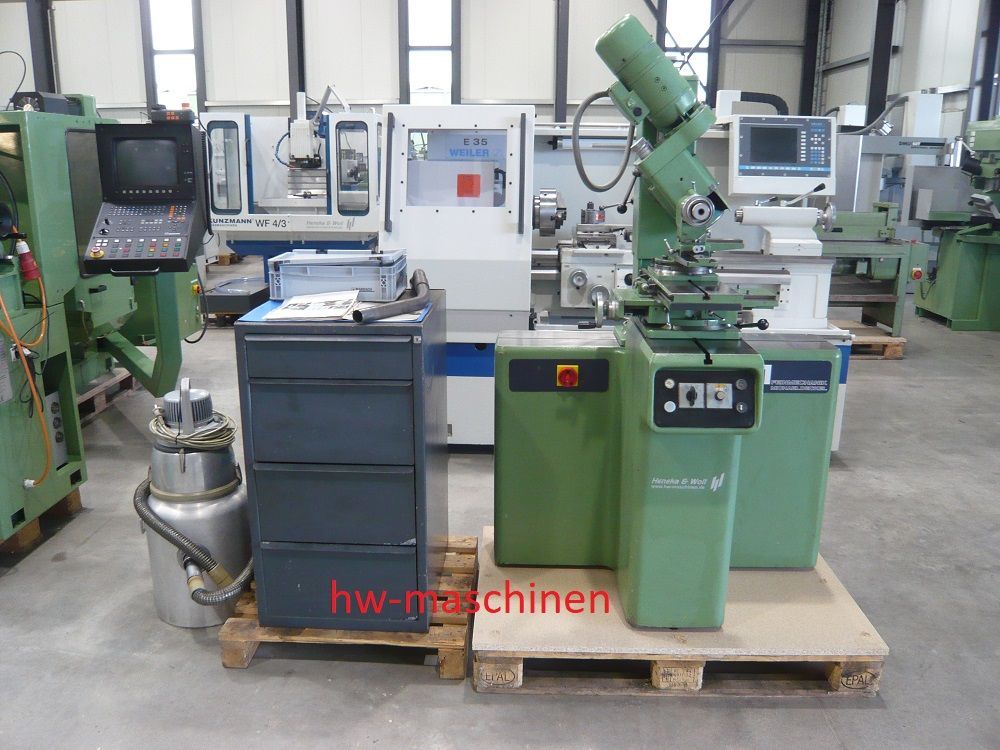

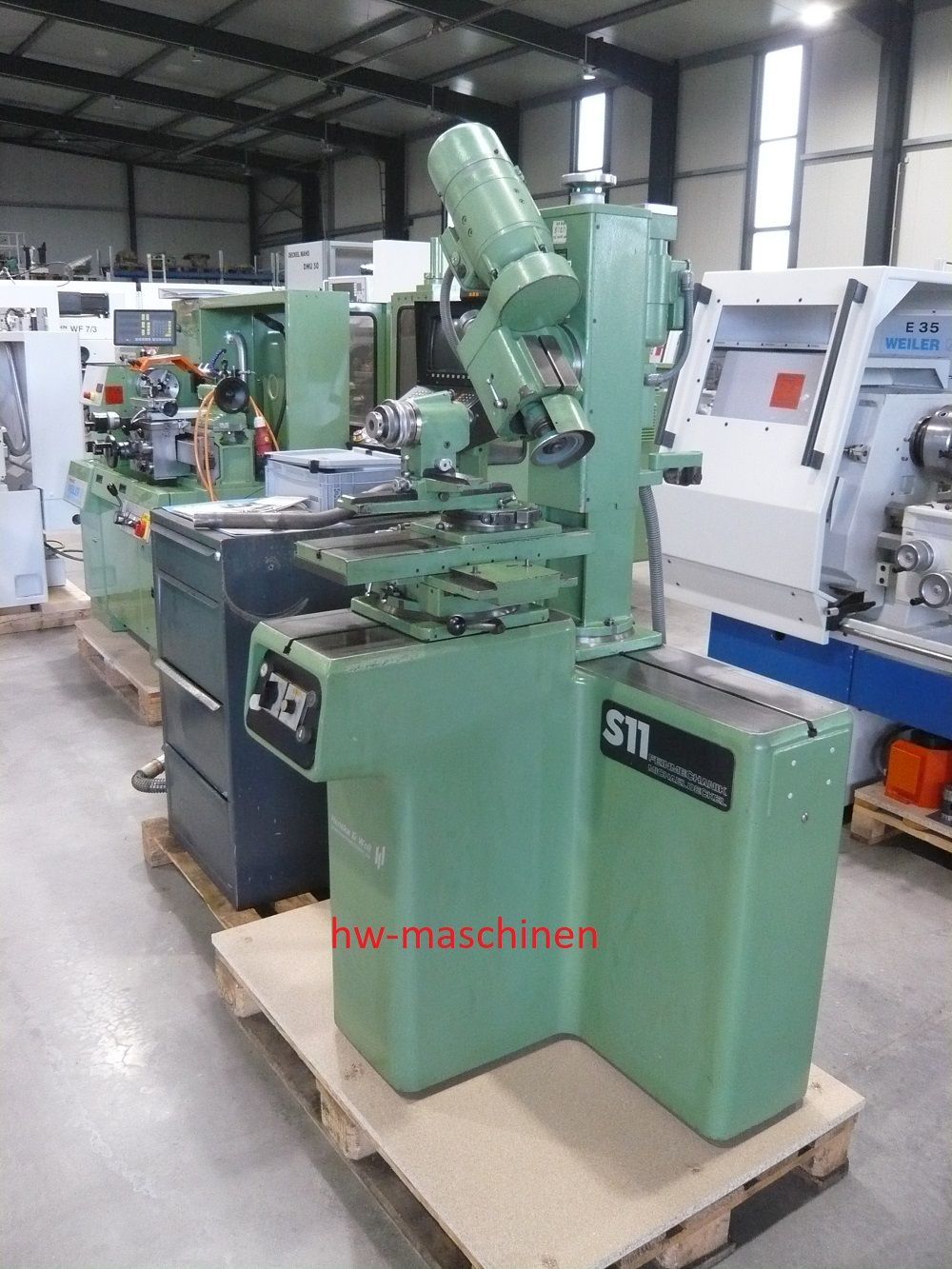

Angeboten wird eine Universalwerkzeugschleifmaschine der Marke Michael Deckel S11. Die Maschine ist zum Schleifen von hochpräzisen Teilen geeignet. Mit der S11 werden Einzelteile und Kleinserien verblüffend schnell, wirtschaftlich und flexibel geschliffen und das bei höchstem Bedienungskomfort. Die Deckel S11 ist in einem sehr guten Zustand und mit viel Zubehör ausgestattet. Mechanisch und elektrisch geprüft. Nutzen Sie die Möglichkeit diese Maschine vor Ort unter Strom zu besichtigen und auszuprobieren.
